屋面保温XPS挤塑板施工工艺工法

XPS挤塑板屋面保温XPS挤塑板施工工艺工法

一、前言

1.1 工艺工法概况

屋面是建筑物最上层的外围护结构，用于抵抗自然界的雨、雪、风、霜、太阳辐射、气温变化等不利因素的影响，保证建筑内部有一个良好的使用环境，屋面应满足坚固耐久、防水、保温、隔热、防火和抵御各种不良影响的功能要求。

1.2 工艺原理

根据图纸设计要求，在已经施工完成的建筑屋面上铺设XPS挤塑聚苯板，以满足建筑屋面保温隔热等使用功能。

二、工艺工法特点

2.1 施工工艺操作简单、易于施工。

2.2 保温效果良好。

2.3 材料质轻但强度较高。

三、适用范围

适用于民用建筑屋面节能工程，对民用建筑屋面保温隔热有良好效果。

四、主要引用标准

《绝热用挤塑聚苯乙烯泡沫塑料》（GB/T10801.2）《屋面工程技术规范》（GB50345）《夏热冬冷地区居住建筑节能设计标准》（JCJ134）

五、施工方法

在屋面工程找平层施工完毕后进行（依据正置式屋面施工做法阐述），按照平面错槎铺设的方法铺设，保证屋面满铺、表面平整，不留缝隙，不留保温热桥、冷桥等隐患。

六、工艺流程及操作要点

6.1 施工工艺流程

6.1.1 工艺流程图：

基层处理→弹控制线→排版备料铺设XPS→检查验收→抹找平层

6.1.2 施工准备

1 材料准备

保温材料应符合规定的质量要求，保温主材运到施工现场后，XPS挤塑板应提供相关的合格证、出厂检测报告等资料；并会同建设、监理等单位对进场材料取样送检、合格后使用。

2 技术准备

施工前应了解设计文件和图纸，掌握施工中的有关技术要求，做好技术交底。

3 保温基层检查、验收

施工前，需确认前项工程已施工完成、预埋管件等已安装完毕。如保温基层要求表面应平整，坚固；坡面平整，分水岭顺直。

6.2 操作要点

6.2.1 保温工程施工

1 基层处理

施工前，对保温基层进行清理、检查验收。

2 弹控制线

根据施工作业面用墨线弹出水平控制线。（基层简单时可省）

3 排版备料

根据基层形状和尺寸，合理下料，保证错缝拼接。

4 铺设

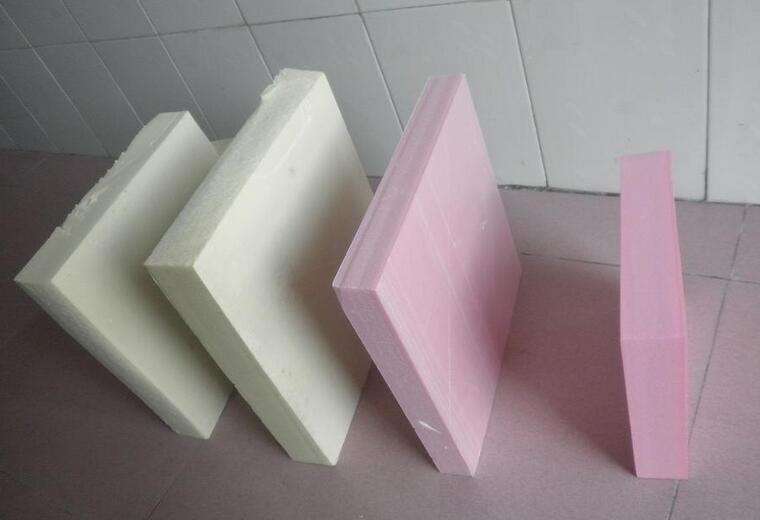

XPS挤塑聚苯乙烯板

将XPS聚苯板直接铺在基面上。聚苯板干铺应平整。板材的排列竖向错缝，交错相接，板与板之间要靠紧靠实，XPS挤塑板超出2mm的缝隙应用相应宽度的聚苯板薄片填塞。依照基层的坡面及分水岭情况铺设，保证坡面坡度及分水岭顺直。

七、主要机具设备

7.1 施工机械

垂直运输设备（如施工升降机等）。

7.2 施工工具

电热丝切割器、裁纸刀、钢锯条、墨斗、托线板等。

八、质量标准

8.1 易出现的质量问题

8.1.1 翘边，不平整；

8.1.2 保温板铺设不完整，局部地方有遗漏；

8.2 保证措施

8.2.1 保温施工过程中实行自检控制措施，对施工中已完成的每一道工序要及时进行检查（特别是基层的平整度），发现问题及时处理，避免质量问题发生。

8.2.2 完工后的保温成品，尽快组织验收，经检验合格后，交付后续工序施工，以防止保温层损坏。严禁交叉施工；保温层破坏应及时进行修补，维修合格后方可进行下道工序的施工。应有严密的保护措施，避免对保温层造成破坏。对后续施工可能导致保温成品破损的入口、阳角等部位，应采取临时防护措施。

九、安全措施

9.1 主要安全风险分析

火灾。

9.2 保证措施

施工现场配置灭火器、消防水桶等灭火设备，施工现场禁止明火，禁止吸烟。

十、环保措施

坚持文明施工，施工裁剪的边角料随时收集，下班前将废料和工具清理干净，保持卫生清洁，XPS挤塑板现场施工的废料及时有组织排放和外运。

十一、应用实例

11.1 工程简介

兴盛园住宅楼工程，总建筑面积为15000㎡，7#、17#楼地上十二层、地下一层，局部地下车库一层；屋面面积约1200㎡。防火等级一级。屋面保温要求达到国家规范的节能60%。

11.2 施工情况

本项目屋面保温工程，面积相对较小，项目部提前组织材料进场，做好劳动力组织，一天内完成保温板的铺设施工任务。

11.3 工程结果评价

XPS挤塑板本工程屋面保温层铺设平整，无拱翘现象，粘贴牢固，一次验收合格率达到100%，并检测满足节能要求，效果良好。
